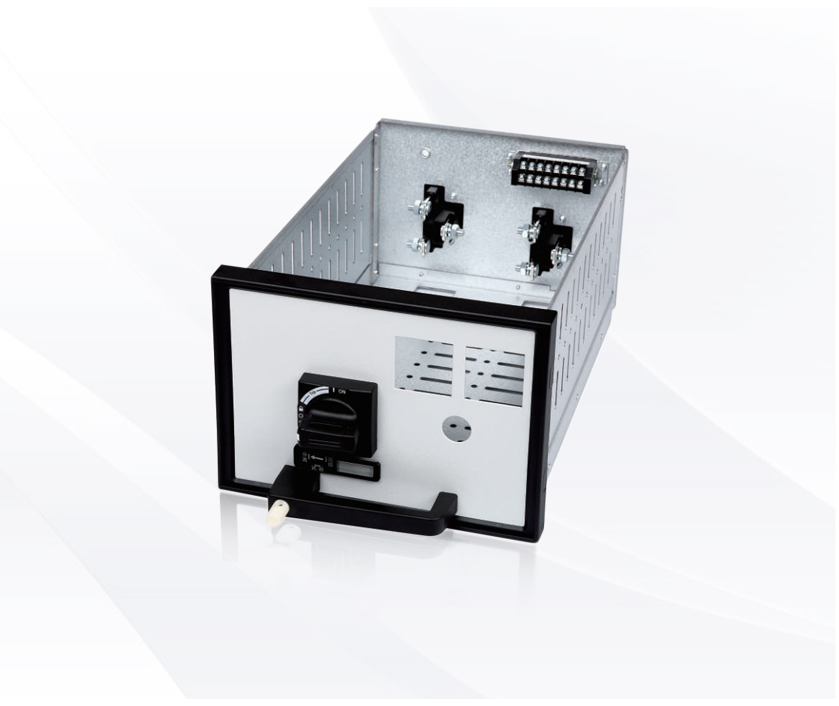

功能及操作简介

1、 该机构抽屉为手拉推进操作方式，操作简单方便，锁定可靠。抽屉髙度H=200。

2、 机构具有三位置显示、锁定、联锁等功能。手柄高度H = 75。

3、 抽屉为后出线结构，抽屉电流：125A;二次16线、24线、32线。

4、 试验位置到连接位置行程为24mm.试验位置：一次断开，二次连接；连接位置：一次二次连接。

5、 机构可实现在试验位置和连接位置同时提供1组1开1闭转换开关，常规机构只在 试验位置1组1开1闭。

6、 抽屉位置指示通过旋转箭头指示对应位置区域来指示。

7、 抽屉可以在按住左拉手上的解锁按钮推进抽屉到连接位置分合闸手柄合闸后机构 锁杆透过抽屉底板，锁定层隔板上的定位块，同时解锁按钮被锁定抽屉无法进出， 手柄分闸后解锁，抽屉可按解锁按钮抽出。

8、 8E/2抽屉侧板常规采用金属侧板如需要塑料的请特殊注明。

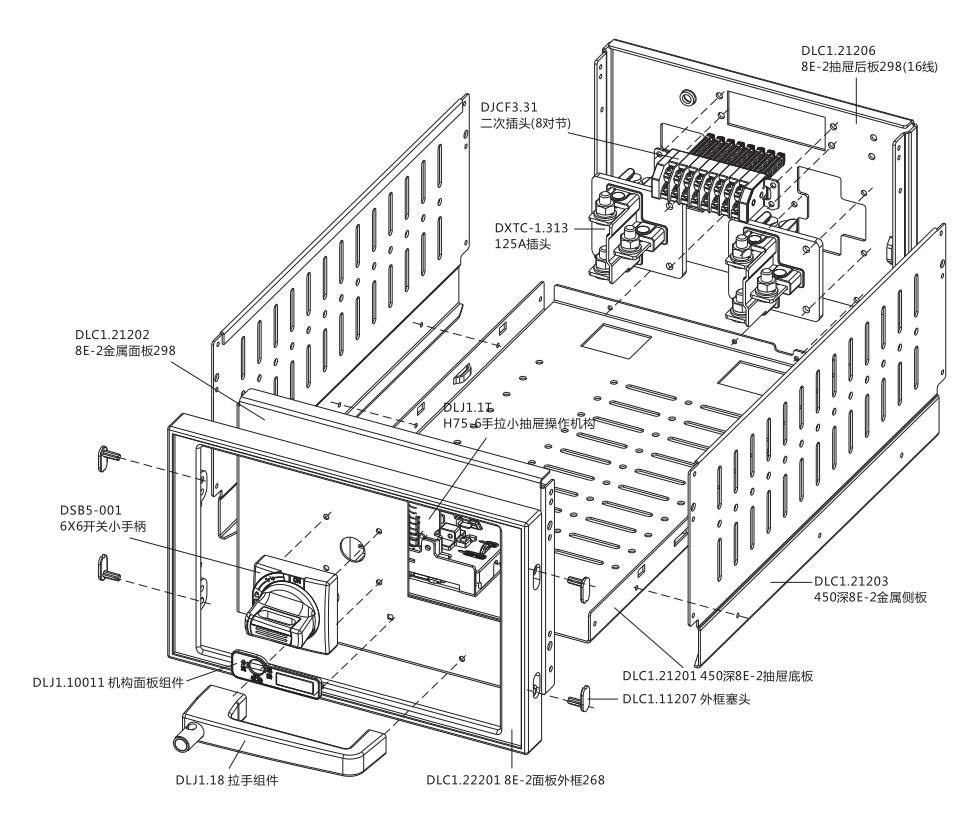

抽屉结构示意图
