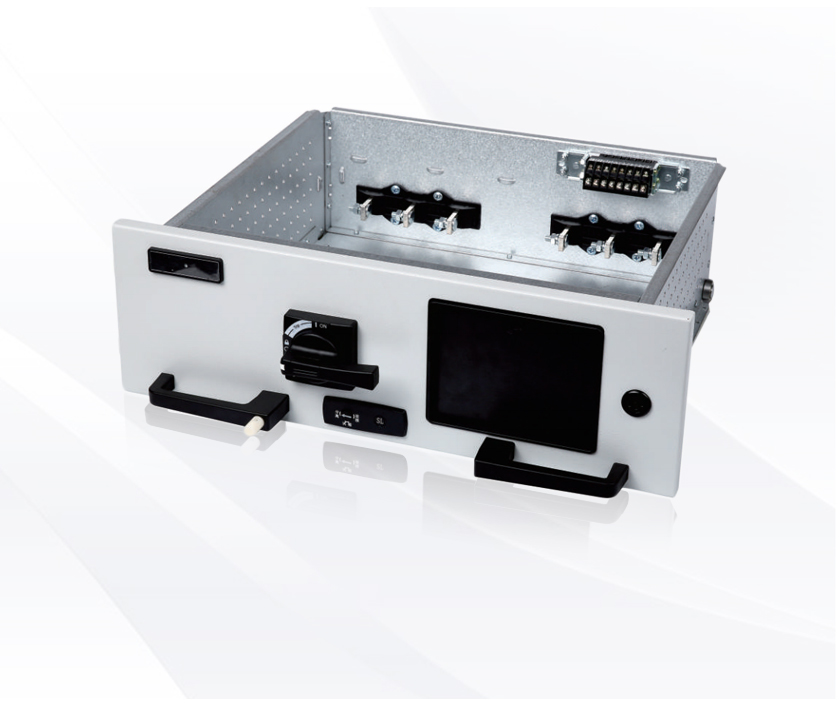

DLC3型手摇单元抽屉

  

产品型号:DLC3型
产品名称:手摇单元抽屉
产品类型:单元抽屉
抽屉电流:125A、250A、400A、630A
面  价:
品  牌:德源电气
系  列:新型低压通用柜附件



 在线订购  PDF技术文档下载

更多产品描述


功能及操作简介

1、 该机构抽屉为手摇推进操作方式,操作简单方便,操作力小,锁定可靠。 抽屉髙度H = 150、200、300、400、600。

2、 机构具有三位置显示、锁定、联锁等功能。手柄高度67、82、119三种。

3、 抽屉为后出线结构,抽屉电流:125A、250A、400A、630A。

4、 试验位置到连接位置行程为24mm.试验位置:一次断开,二次 连接。连接位置:_次二次连接。

5、 机构^实现在试验位置和连接位i同时提供1组1开1闭转换 开关,常规只在实验位置1组1开1闭。

6、 抽屉位置指示通过旋转箭头指示对应位置区域来指示。

7、 抽屉从分离位置到试验位置插件无接插力,抽屉可以直接推到 试验位置,从试验位置到工作位置需要按住左拉手上的解锁按钮 同时顺时针摇进抽屉到连接位置,分合闸手柄合闸后机构锁杆锁定抽屉 同时锁定摇把孔,抽屉无法进出。手柄分闸后抽屉解锁,按住解锁按钮可 用摇把逆时针摇出抽屉。

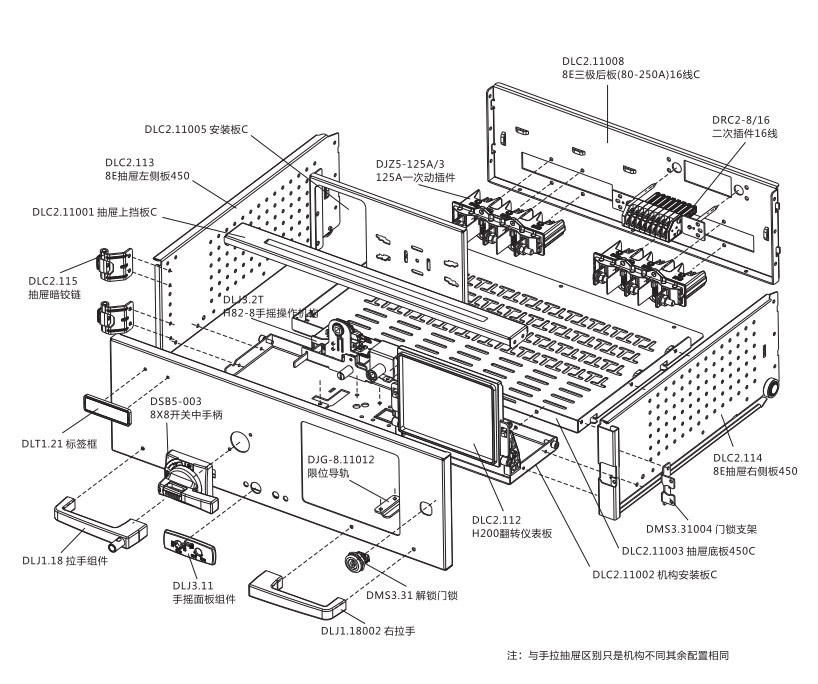

抽屉结构示意图
