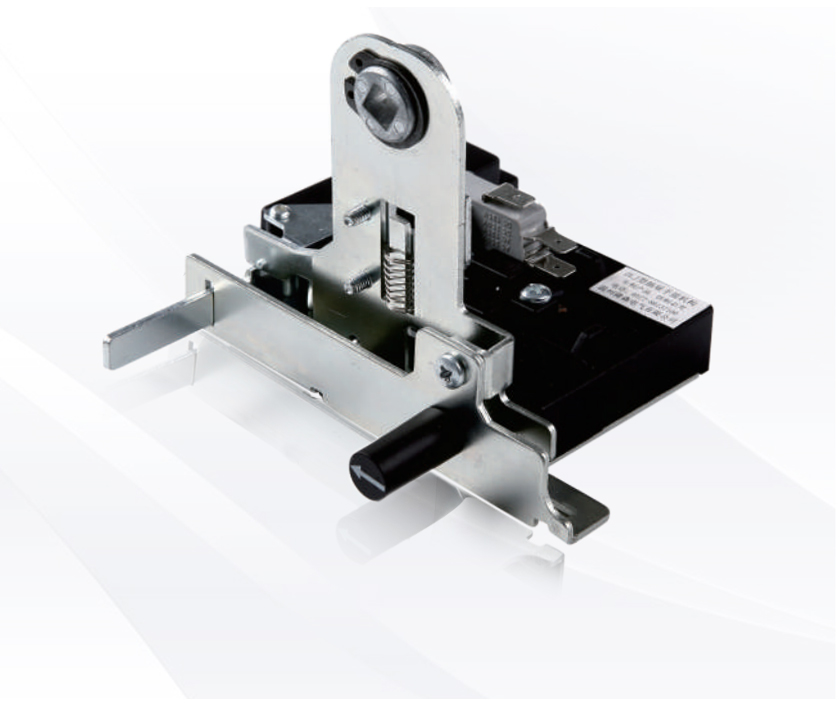

DLJ3型手摇机构(适用于单元抽屉)

  

产品型号:DLJ3型
产品名称:手摇机构
产品类型:抽屉操作机构
面价:
品牌:德源电气
系列:新型低压通用柜附件



 在线订购  PDF技术文档下载

更多产品描述


功能及操作简介

1、 该机构为手摇推进式操作机构,操作简单方便,锁定可靠,适用于操作电流大的抽屉单元。

2、 机构具有三位置显示、锁定、联锁等功能。手柄高度H=67、82、119;方轴规格8X8、10X10。

3、 机构联锁简单能减少开关跳闸时操作杆的阻力,使开关跳闸后面板上的手柄旋转力不减少能转到Trip位置。

4、 试验位置到连接位置行程为24mm。增加限位导轨提髙抽屉精度并减少机构安装板变形带来的插拔困难。

5、 机构可实现在试验位置和连接位置同时提供1组1开1闭转换开关,常规只在试验位置1组1开1闭。

6、 机构可在解锁按钮处增加1开1闭转换开关实现机械电气互锁。



工作位罝说明

1、 分离位置:箭头指示H分离"区域,此位置抽屉可以离开柜体。按住解锁按钮可以推进抽屉到试验、连接位置。

2、 试验位置:箭头指示"试验"区域,此位置抽屉二次回路接通,按住解锁按钮可以推进抽屉到连接位置或抽出到分离位置。

3、 连接位置:箭头指示"连接"区域,此位置抽屉一二次回路接通,主开关合闸后机构锁定,抽屉锁定不能进出,手柄分闸

后机构解锁,按住解锁按钮可以抽出抽屉到分离或试验位置。



机构操作说明

1、 分离位置-试验位置:按住解锁按钮(或不按)可以推进抽屉到试验位置;按住解锁按钮可以将抽屉从试验位置拉出到分离位置。

2、 试验位置-连接位置:按住解锁按钮,顺时针摇动摇把推进抽屉到连接位置;反之按住解锁按钮,逆时针摇动摇把把抽屉从连接位置摇到试验位置。

3、 注:摇进部件只是作为抽屉试验位置到工作位置插件受力时抽屉推进的助力机构。也只在这2个位置切换时使用。

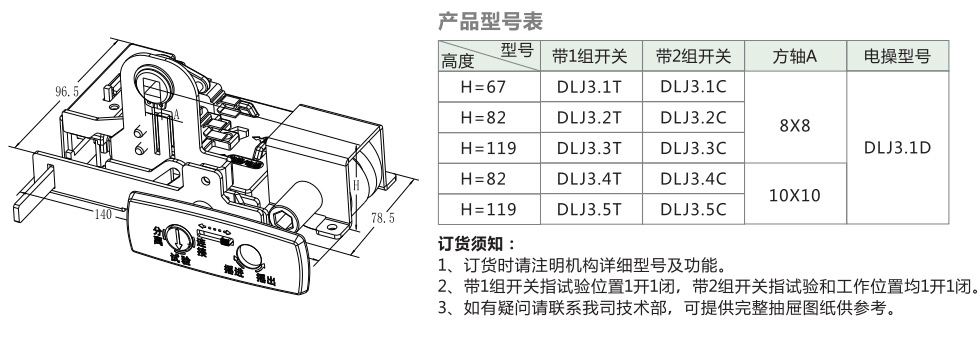

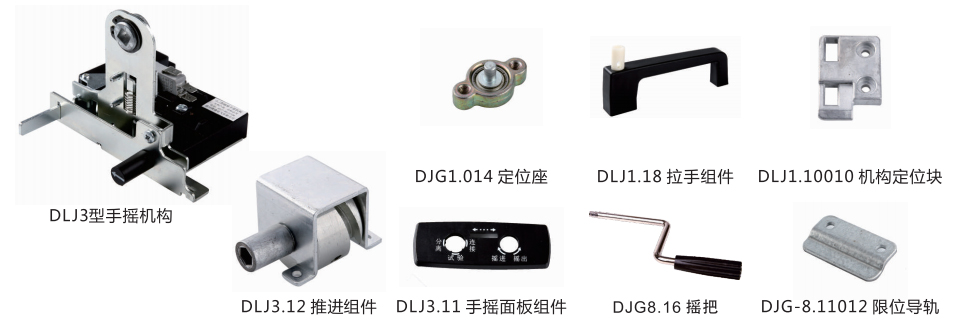

产品外形及型号
