■主要电气参数

额定工作电压：主回路400V:辅助回路：交流200V(直流100V） 额定绝缘电压： 690V

工频耐受电压： 2500V/min

额定电流：主回路进线至250A （分路出线至125A）:辅助回路10A

■产品优点

•主电路电气连接异型铜母线，单个抽屉额定电流最大达到125A ;

•转接器厚度为45mm,増加了抽屉深度；

•抽屉二次线最多可至24点；

•更换二次可与三位置机构实现三位置功能；

•抽屉侧板板分两种：塑料侧板和金属侧板；两种形式的抽屉能完全互换；

•采用多层布线，异型母线排列在具有通风槽的座体内，提高了转接器的散热效果。

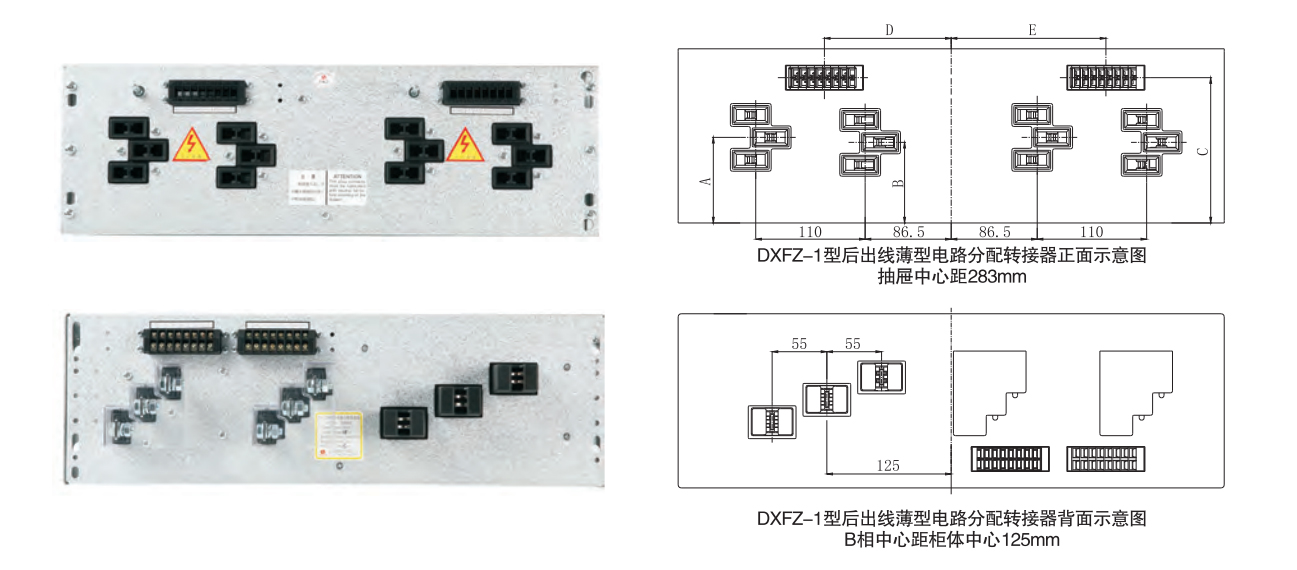

■ DXFZ-1型125A后出线示意图

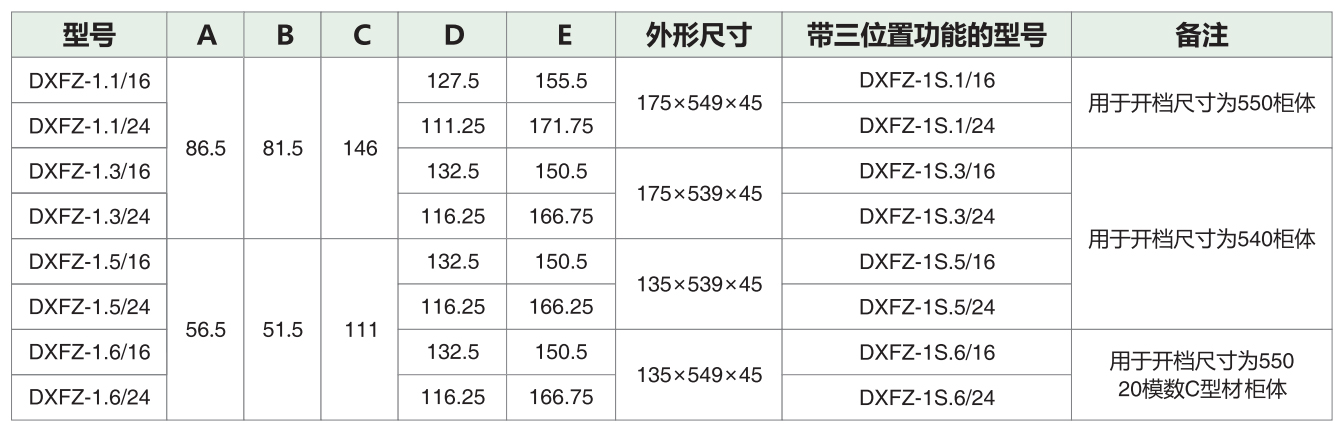

■ DXFZ-1型125A后出线型号列表
