更多产品描述
■主要电气参数
额定工作电压:主回路400V :辅助回路:交流200V(直流100V)
额定绝缘电压: 690V
工频耐受电压: 2500V/min
额定电流:主回路进线至250A (分路出线至125A):辅助回路10A
■产品优点

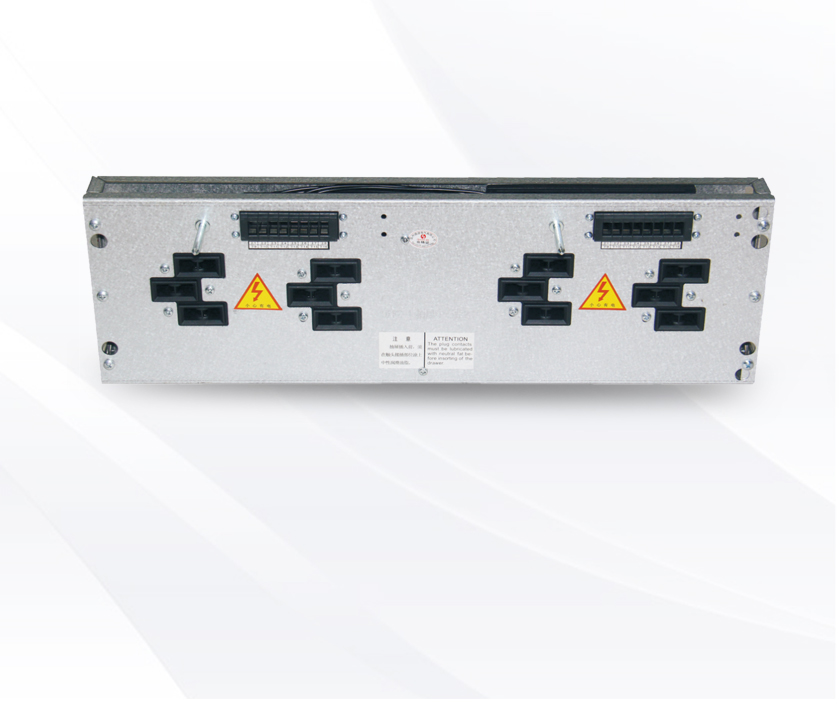

●DXFZ-6系列50相距薄型电路分配转接器是为母排5mm厚,相距50mm母线如装配半块功能板情况下使用,使用时须注意如下几点:
1、装配转接器时须取下汇衬套板,我司有专用设计的固定L型母线用零件,保证动稳定性能。
2、抽屉层隔板和标准MNS隔板通用,可实现半块功能板柜型使用薄型电路分配转接器。
3、DXFZ-6系列抽屉和DXFZ-1,3,4系列抽屉通用。

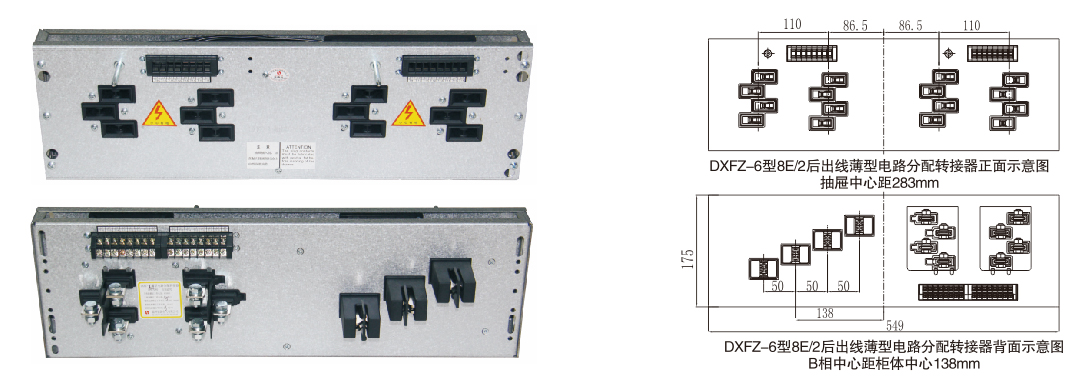

●DXFZ-6型8E/2 —次125A后出线,二次16线后出线,垂直母线50相距,抽屉中心距283mm
■ DXFZ-6型125A后出线型号列表

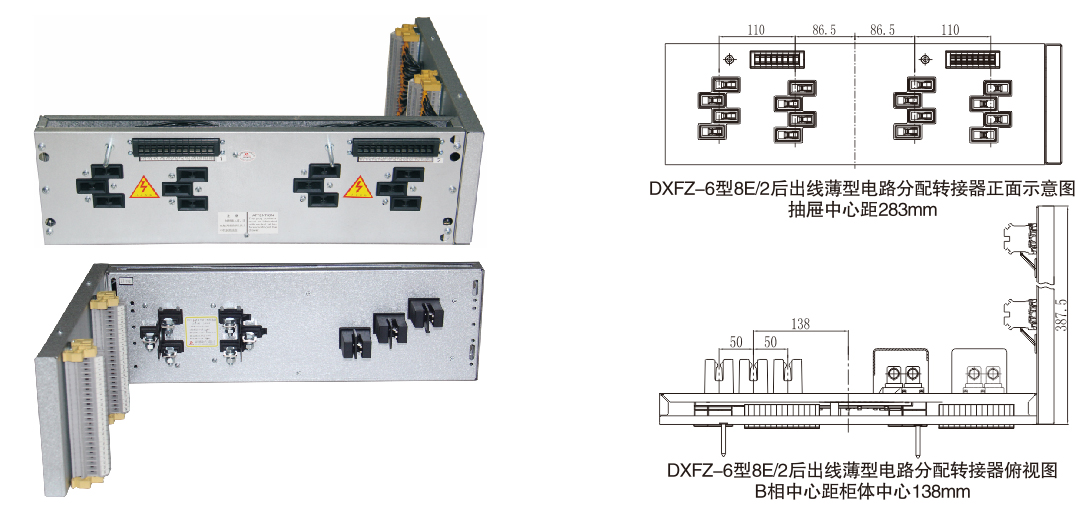

●DXFZ-6型8E/2—次125A后出线,二次24线后出线,垂直母线50相距,抽屉中心距283mm
■ DXFZ-6型125A后出线型号列表
■ DXFZ-6型125A旁出线型号列表
