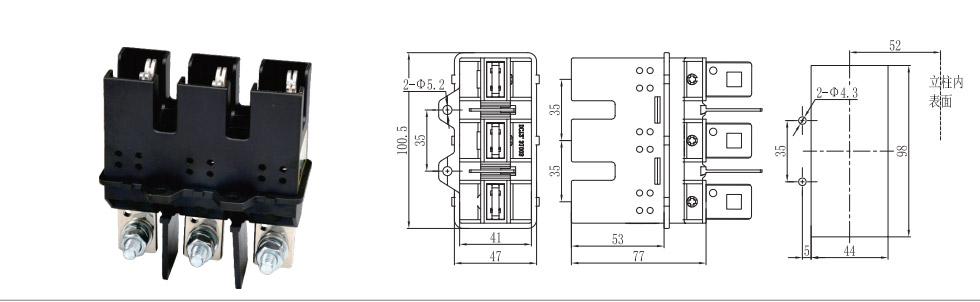

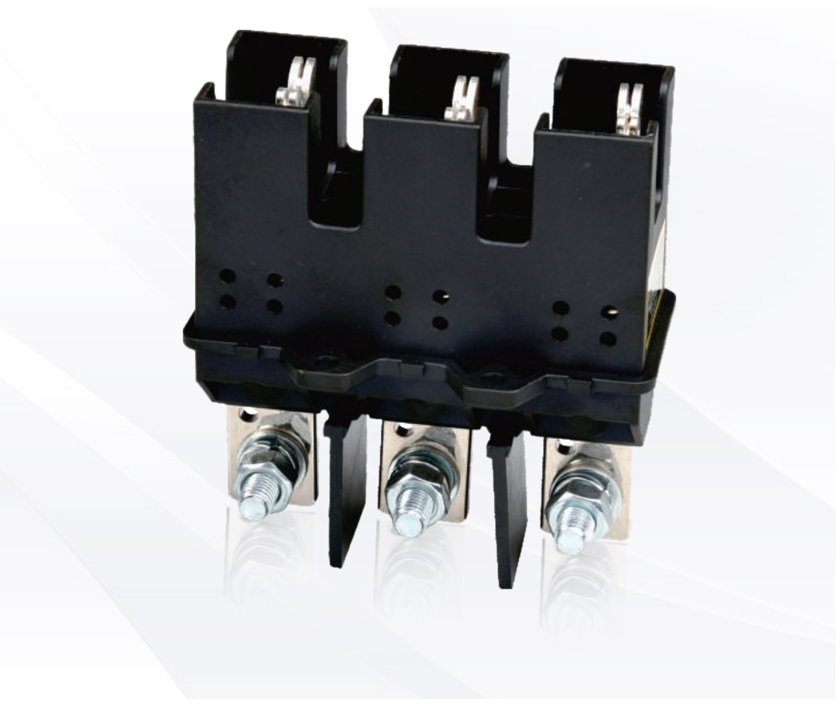

125A侧出动插件

  

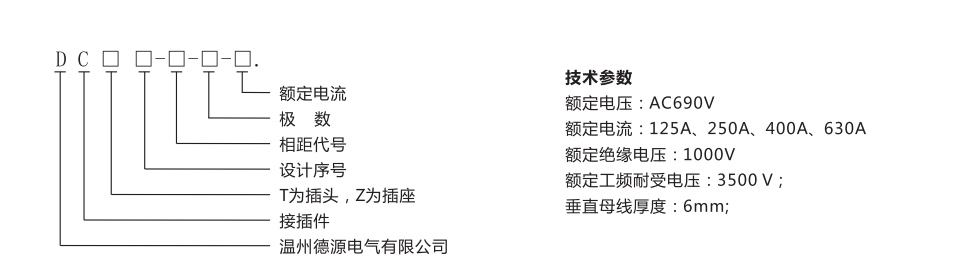

产品型号: DCT2-B-3-125A
产品名称:125A侧出动插件
产品类型:主电路一次接插件
额定电流:125A
面价:
品牌:德源电气
系列:新型低压通用柜附件



 在线订购  PDF技术文档下载

更多产品描述


产品优点

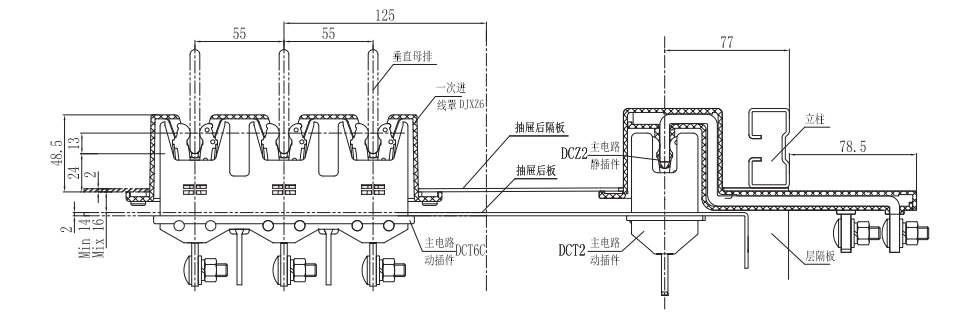

DCT2系列主电路接插件是我公司开发用于经济型侧出线方案的一次接插件,作为单一回路出线用。可以与DCT6C系列接插件 配套使用,用于经济型55mm相距的侧出线方案抽屉。也可以与DCT9系列接插件配套使用,用于半块功能板方案的侧出线方案。

1、 插件的插片结构采用双夹头设计原理,卡扣等零件采用进口不锈钢材料隔蔽减少因涡流引起的温升。

2、 插片之间有凸点隔开,而不是直接的叠加,增加了插片之间的表面积,散热和导电效果更好。

3、 插片与铜排接触位置对应的插头壳位置有开通风孔,便于散热降低温升。

4、 插件的电流规格为125A、250A、400A、630A。可适用于最小模数为H = 150mm的沾抽風实现经济型抽屉150mm高抽 屉的侧出,替代GCS的侧出方案。
